Диффузоры DLRZ

Диффузоры DLRZ

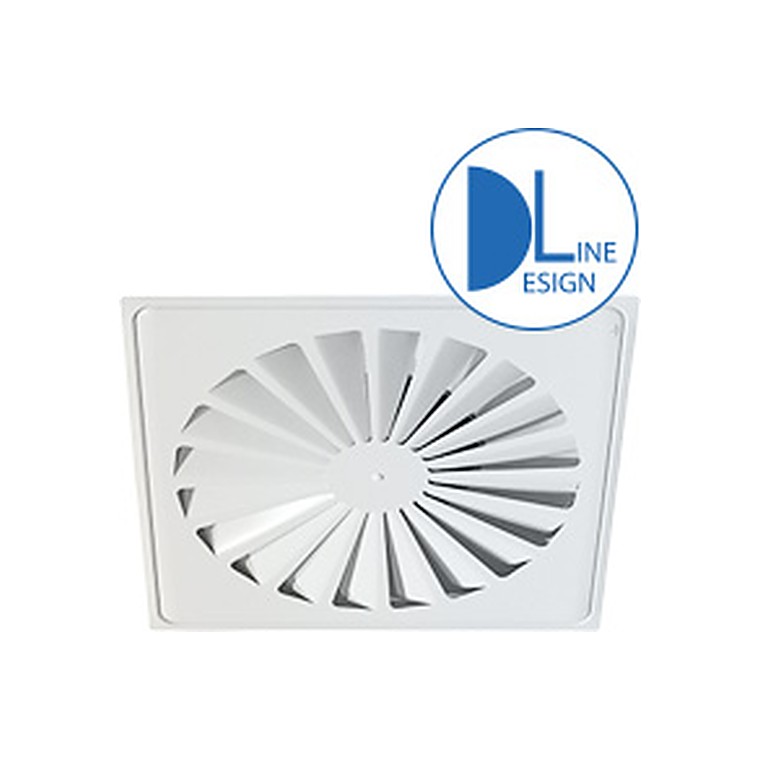

Потолочные диффузоры DLRZ предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения закрученными струями из верхней зоны помещений. Конструктивно диффузор DLRZ представляет собой корпус с подводящим патрубком, к которому крепится квадратная лицевая панель с лопаточным закручивателем потока. Конструкция диффузоров DLRZ предусматривает два положения лицевой панели: с воздуховыпускной щелью высотой 12 мм по периметру изделия и без нее. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы. Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).

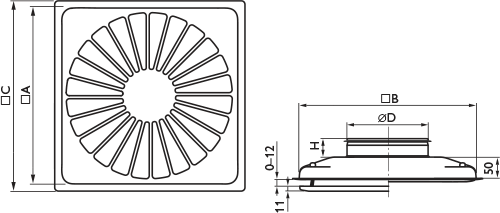

Характеристики диффузоров DLRZ

Модель	□A, мм	□B1, мм	□C, мм	ØD, мм	H1, мм	Вес, кг
DLRZ 250-6	565	569	595	249	58	4,4
DLRZ 315-6	565	569	595	314	58	4,3
DLRZ 400-6	565	569	595	399	66	4,3

Характеристики диффузоров DLRZ с камерами статического давления PLR

Модель	ØD1, мм	ØD2, мм	H2, мм	L, мм	B2, мм	K, мм	Gmin, мм	Gmax, мм	Вес, кг
DLRZ 250 c PLR 200-250	250	199	245	650	480	195	350	380	9,9
DLRZ 315 c PLR 250-315	315	249	295	700	570	225	400	430	11,2
DLRZ 400 c PLR 315-400	400	314	360	700	570	225	470	500	12,3
