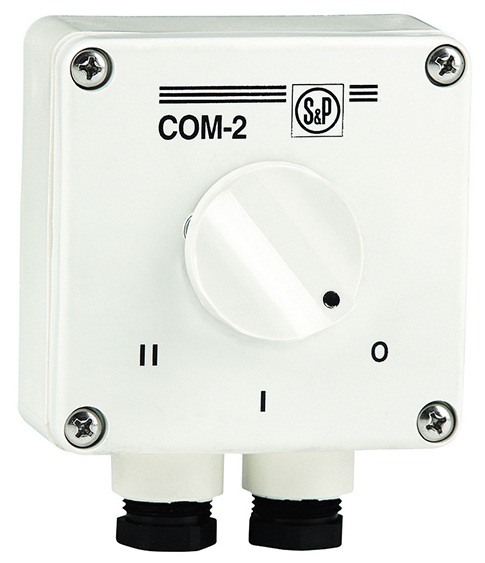

Переключатель для двухскоростных вентиляторов COM-2

Осевые вентиляторы с монтажной пластиной серии HXBR / HXTR комплектуются высокоэффективными “серповидными” крыльчатками.Крыльчатка и электродвигатель закреплены на монтажной пластине при помощи прочной стальной опоры. Со стороны входа воздуха все вентиляторы оснащены защитной решеткой. Монтажная пластина и крыльчатки до 355 типоразмера изготавливается из стали, а начиная с 400 типоразмера из алюминия. Вентилятор полностью защищен от коррозии катафоретическим покрытием и черной полиэфирной краской(1).(1) Модели 800 типоразмера поставляются с неокрашенными крыльчатками.ЭлектродвигателиВ зависимости от модели, вентиляторы комплектуются 2, 4, 6, 8 или 12 полюсными однофазными или трехфазными электродвигателями.Класс защиты IP44 (модели от 200 до 355) или IP54 (модели от 400 до 800), класс изоляции F.Однофазные модели укомплектованы встроенной термозащитой, трехфазные -встроеннымитермоконтактами, с выводами для подключения к внешнему устройству защиты (поставляется отдельно).Однофазные модели оснащены конденсатором, расположенным в клеммной коробке.Параметры электропитания: 1ф - 230 В - 50 Гц 3ф - 400 В - 50 ГцВ зависимости от модели, электродвигатели могут иметь возможность регулирования скорости (см. Технические характеристики).Дополнительная информация Стандартное направление движения воздуха “А”: электродвигатель - крыльчатка.По запросуНаправление движения воздуха “B”: крыльчатка - электродвигатель.

Характеристики

Материал	Металл
Макс. расход воздуха (м3/ч)	770
Страна производитель	Испания
Уровень звукового давления (дБ(А))	47
Класс защиты IP	IP44
Ток (А)	0.2
Класс изоляции двигателя	F
Кол-во полюсов	4
Диаметр крыльчатки (мм)	250
Макс. мощность (Вт)	47
Частота вращения (об/мин)	1475
Макс. рабочая температура (°С)	60
Параметры электропитания	1ф-230В-50Гц
Тип термозащиты	Встроенная
Преобразователь частоты VFKB	VFKB-45
Преобразователь частоты VFTM	VFTM-TRI 0,37
Мин. рабочая температура (°С)	-40
Тип	На пластине
Регулятор скорости (RMT)	RMT-1,5
Габариты (ШхВхГ)	315x315x126
Вес (кг)	6.5
ОсевойЦентробежный	Осевой
Защитная решетка	Да
