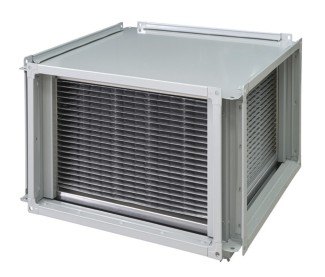

Пластинчатые рекуператоры RVP-KR

✓ Всегда в наличии / под заказ Доставка по всей России

Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файл — чертёж, спецификация, фото

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Пластинчатые рекуператоры служат для утилизации тепла (холода) в системах вентиляции и кондиционирования воздуха в общественных и жилых зданиях. Температура эксплуатации -30...+40 °С. Поверхность теплообмена пластинчатых рекуператоров представляет собой наборку специально спрофилированных алюминиевых пластин толщиной 0,2 мм. Корпус пластинчатых рекуператоров изготавливается из оцинкованного стального листа и оснащается специальными фланцами для установки их в системах вентиляции и кондиционирования воздуха. В холодный период года на пластинах рекуператора может образовываться некоторое количество конденсата, которое отводится через специальные штуцера и гидрозатворы. Съемная крышка рекуператора конструктивно имеет наиболее низкую точку, предусмотренную для выпуска конденсата. Прилагающийся в комплекте штуцер для слива конденсата необходимо разместить в данной точке (после монтажа рекуператора), просверлив отверстие под его установку.

Характеристики

Габаритные и присоединительные размеры рекуператоров

Модель	Размеры, мм								Масса, кг
Модель	L	H	L₁	H₁	L₂	H₂	L₃	ØD	Масса, кг
RVP-KR 40-20	400	200	422	222	536	270	500	9	20,3
RVP-KR 50-25	500	250	522	272	636	320	600		27,6
RVP-KR 50-30	500	300	522	322	636	370	600		28,9
RVP-KR 60-30	600	300	622	322	736	370	700		37,6
RVP-KR 60-35	600	350	622	372	736	420	700		39,3
RVP-KR 70-40	700	400	722	422	836	470	800		47,4
RVP-KR 80-50	800	500	822	522	936	570	900		72,7
RVP-KR 100-50	1000	500	1022	522	1136	570	1100		89,8

Рекуператор сконструирован для использования в вентиляционных системах как с параллельной разводкой трассы притока и вытяжки, так и с перпендикулярной или диагональной под углом 45°С, а также их комбинаций.

Варианты размещения рекуператора в канале в соответствии с ориентировкой колен

Эффективность пластинчатых рекуператоров в зависимости от скорости потока воздуха

Аэродинамические характеристики рекуператоров во фронтальном сечении (LxH)

Байпас, защита от замерзания

При температуре наружного воздуха ниже -10°С , необходимо выбрать установку предварительного подогрева воздуха перед рекуператором, который обеспечит повышение температуры воздуха на входе в рекуператор или установку байпаса. В противном случае, существует опасность замерзания и выход из строя всей вентсистемы. Байпас рекуператора осуществляется при помощи установки заслонки и обводного канала на приточной ветке с целью обеспечения защиты от замерзания или в случае полностью автоматического отключения рекуператора в системах без охлаждения. Сечение канала байпаса должно составлять 40% сечения соединительных фланцев рекуператора.

Установка рекуператора с байпасом

Установка рекуператора без байпаса

5 – рекуператор; 6 – вентилятор; 7 – калорифер; 8 – канальный датчик температуры приточного воздуха; 9 – шумоглушитель; 10 – канальный датчик температуры вытяжного воздуха.
