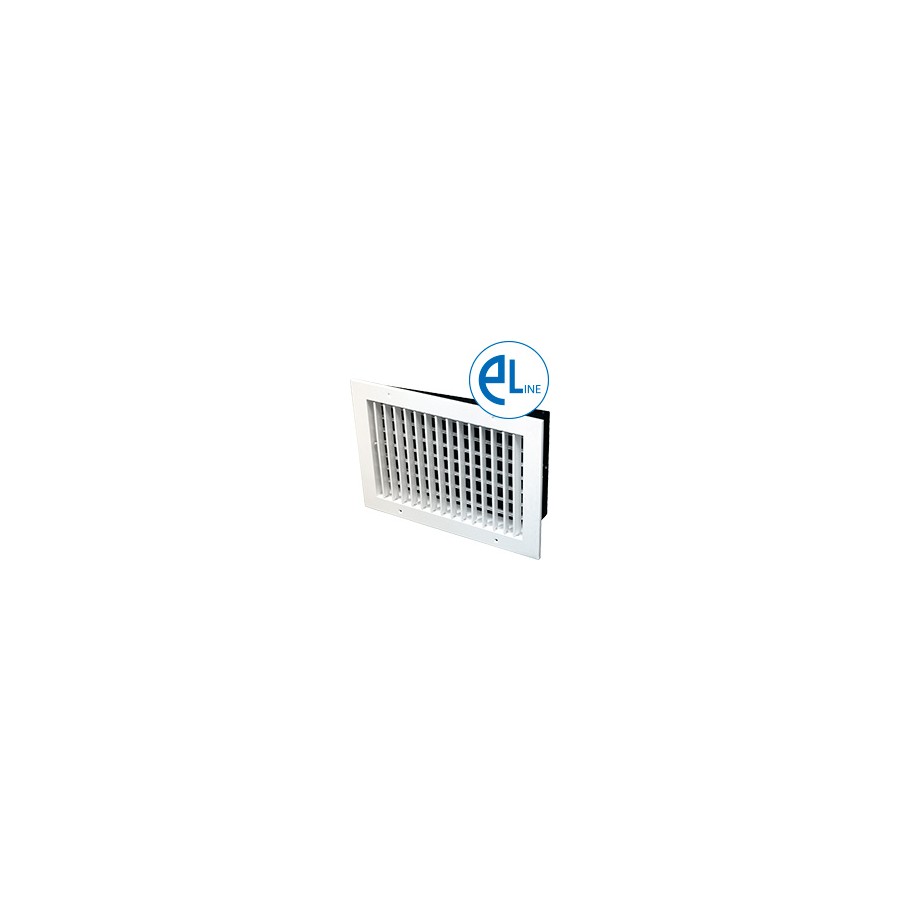

Решетки ПРС с электроприводом для прямоугольных воздуховодов
Вентиляционная решётка Арктос. 18 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Решетки ПРС устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для применения в системах вентиляции и кондиционирования с автоматическим изменением параметров системы воздухораспределения в процессе эксплуатации.
Конструкция и работа
Конструктивно решётки состоят из корпуса с установленными в нем двумя рядами регулируемых жалюзи, предназначенных для изменения направления и (или) характеристик приточной струи, щелевого регулятора расхода со стабилизатором потока и электропривода с 2-х позиционным или пропорциональным управлением. Жалюзи наружного ряда расположены перпендикулярно оси воздуховода, регулируются индивидуально вручную и установлены в пластиковые втулки, которые облегчают их поворот при регулировании. Жалюзи внутреннего ряда расположены параллельно оси воздуховода, установлены с одной стороны в пластиковые втулки, с другой стороны в механизм поворота и регулируются с помощью электропривода, осуществляющего их синхронный поворот на угол ±45° от нормали к лицевой поверхности. Наличие электропривода позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Решётки выпускаются в двух исполнениях: ПРС...-E1 — решётки с электроприводом (2-х позиционное управление); ПРС...-М2 — решётки с электроприводом (пропорциональное управление 0...10 В).
Монтаж решеток осуществляется на боковую поверхность воздуховода с помощью самонарезающих винтов. Регулирование расхода воздуха обеспечивается с помощью щелевого регулятора; стабилизатор потока обеспечивает равномерность истечения приточной струи и предотвращает снос потока.
Корпус решеток и жалюзи изготавливаются из алюминия, регулятор расхода из стали. Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Офисы, магазины, гостиницы, жилые дома, производственные и общественные здания — как на притоке, так и на вытяжке, включая установку в стену, потолок и на торец воздуховода.
Как подобрать
Подбор ведут по расходу и допустимой скорости в живом сечении: до 2,5–3 м/с для помещений с людьми. Затем проверяют дальнобойность струи по длине помещения и уровень шума, после чего выбирают типоразмер и наличие клапана.
Технические характеристики
| Модель | А, мм | В, мм | С, мм |
|---|---|---|---|
| ПРС 200 x 200-E1 (M2) | 200 | 200 | 80 |
| ПРС 300 x 200-E1 (M2) | 300 | 95 | |
| ПРС 400 x 200-E1 (M2) | 400 | 100 | |
| ПРС 500 x 200-E1 (M2) | 500 | 115 | |
| ПРС 600 x 200-E1 (M2) | 600 | 125 | |
| ПРС 300 x 225-E1 (M2) | 300 | 225 | 95 |
| ПРС 400 x 225-E1 (M2) | 400 | 100 | |
| ПРС 500 x 225-E1 (M2) | 500 | 115 | |
| ПРС 600 x 225-E1 (M2) | 600 | 125 | |
| ПРС 300 x 250-E1 (M2) | 300 | 250 | 95 |
| ПРС 400 x 250-E1 (M2) | 400 | 100 | |
| ПРС 500 x 250-E1 (M2) | 500 | 115 | |
| ПРС 600 x 250-E1 (M2) | 600 | 125 | |
| Модель воздухораспределителя | ПРС...-Е1 | ПРС...-М2 |
|---|---|---|
| Тип привода | CM230-L | CM24-SR-L |
| Сигнал управления | 2-х позиционный | 0–10 В |
| Напряжение, В | 230 | 24 |
| Потребляемая мощность, Вт | 1,5 | 1,0 |
| Степень защиты | IP 54 | |
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | F0, | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дальноб. | |||||||
| размер | м2 | бойность, м | бойность, м | бойность, м | м, при | |||||||||||||||
| АхВ, мм | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | Vx, м/с | ||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | ||||||||||
| 200 x 200 | 0,036 | 290 | 14 | 19 | 7,6 | 5,1 | 410 | 29 | 27 | 11 | 7,2 | 560 | 54 | 37 | 15 | 9,8 | 910 | 142 | 24 | 16 |
| 300 x 200 | 0,055 | 350 | 9 | 19 | 7,5 | 5,0 | 500 | 18 | 27 | 11 | 7,1 | 710 | 37 | 38 | 15 | 10 | 1140 | 95 | 24 | 16 |
| 400 x 200 | 0,074 | 400 | 6 | 18 | 7,4 | 4,9 | 580 | 14 | 27 | 11 | 7,1 | 830 | 28 | 38 | 15 | 10 | 1340 | 73 | 25 | 16 |
| 500 x 200 | 0,093 | 450 | 5 | 18 | 7,4 | 4,9 | 660 | 11 | 27 | 11 | 7,2 | 940 | 23 | 39 | 15 | 10 | 1520 | 59 | 25 | 17 |
| 600 x 200 | 0,112 | 490 | 4 | 18 | 7,3 | 4,9 | 720 | 9 | 27 | 11 | 7,2 | 1030 | 19 | 38 | 15 | 10 | 1680 | 50 | 25 | 17 |
| 300 x 225 | 0,064 | 370 | 7 | 18 | 7,3 | 4,9 | 540 | 16 | 27 | 11 | 7,1 | 760 | 31 | 38 | 15 | 10 | 1220 | 81 | 24 | 16 |
| 400 x 225 | 0,085 | 430 | 6 | 18 | 7,4 | 4,9 | 620 | 12 | 27 | 11 | 7,1 | 880 | 24 | 38 | 15 | 10 | 1430 | 63 | 25 | 16 |
| 500 x 225 | 0,107 | 480 | 4 | 18 | 7,3 | 4,9 | 700 | 10 | 27 | 11 | 7,1 | 1000 | 19 | 38 | 15 | 10 | 1620 | 51 | 25 | 17 |
| 600 x 225 | 0,129 | 520 | 4 | 18 | 7,2 | 4,8 | 770 | 8 | 27 | 11 | 7,1 | 1100 | 16 | 38 | 15 | 10 | 1800 | 43 | 25 | 17 |
| 300 x 250 | 0,070 | 390 | 7 | 18 | 7,4 | 4,9 | 570 | 15 | 27 | 11 | 7,2 | 800 | 29 | 38 | 15 | 10 | 1290 | 76 | 24 | 16 |
| 400 x 250 | 0,094 | 450 | 5 | 18 | 7,4 | 4,9 | 660 | 11 | 27 | 11 | 7,2 | 940 | 22 | 38 | 15 | 10 | 1520 | 59 | 25 | 17 |
| 500 x 250 | 0,118 | 500 | 4 | 18 | 7,3 | 4,9 | 740 | 9 | 27 | 11 | 7,2 | 1060 | 18 | 39 | 15 | 10 | 1720 | 48 | 25 | 17 |
| 600 x 250 | 0,142 | 540 | 3 | 18 | 7,2 | 4,8 | 810 | 7 | 27 | 11 | 7,2 | 1160 | 15 | 39 | 15 | 10 | 1900 | 40 | 25 | 17 |
| % открытия | 100% | 75% | 50% | |
|---|---|---|---|---|
| регулятора расхода | ||||
| Ширина щели регулятора | 20 мм | 15 мм | 10 мм | |
| К | 1 | 1,4 | 3,2 | |
| ΔLwA, дБ(А) | 0 | 4 | 8 | |

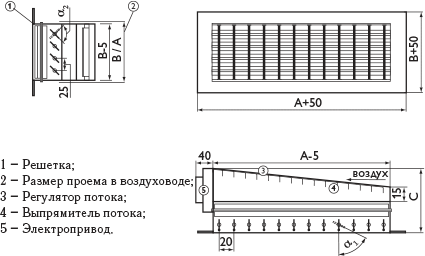

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Скорость выше 3 м/с в живом сечении даёт заметный шум — увеличьте типоразмер, а не давление.
Для приточных решёток учитывайте настильность струи по потолку: при малом расстоянии до рабочей зоны возможен сквозняк.
В помещениях с повышенной влажностью выбирайте алюминиевое исполнение без стальных крепёжных элементов.
