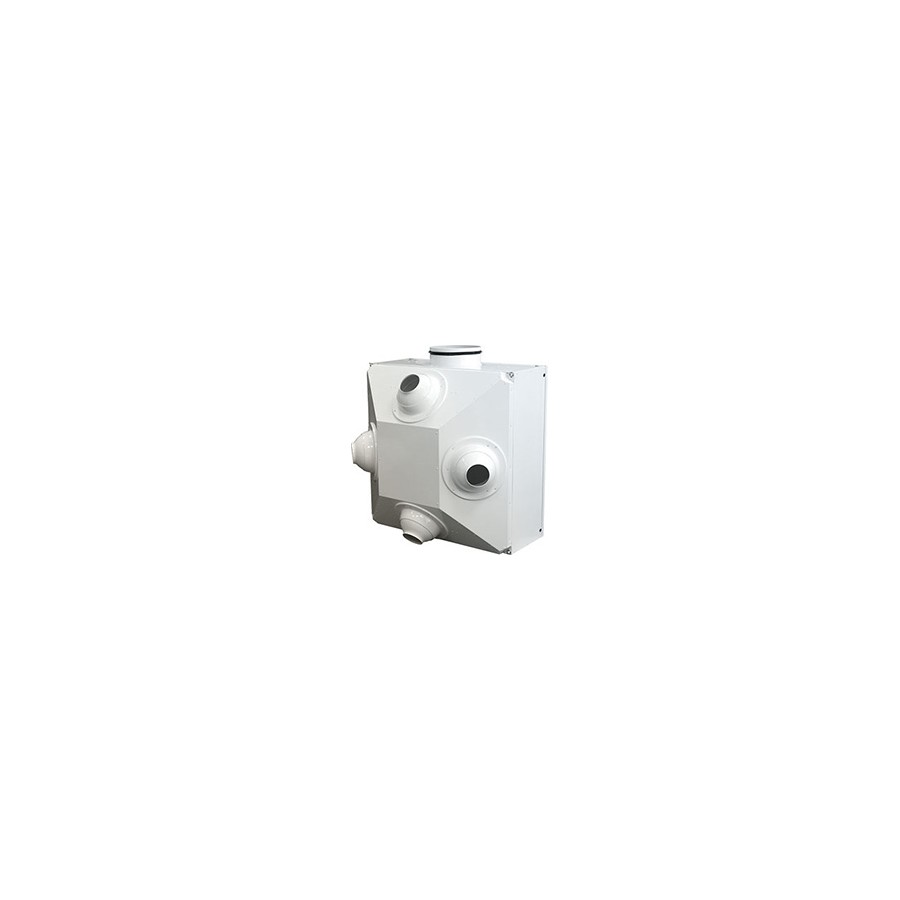

Воздухораспределители сопловые потолочные 2ВДК, 2ВДКР, 4ВДК, 4ВДКР
Воздухораспределитель Арктос. 11 типоразмеров в серии. Характеристики производителя, чертежи и документация — в карточке. Подбор и расчёт бесплатно.
Воздухораспределительное устройство. Подаёт или забирает воздух в помещении и задаёт направление потока.
Подбор по параметрам, техническая документация и расчёт под задачу — инженеры ВЕНТАР-С.
⚙️ Подбор и заказ
Описание
Воздухораспределители сопловые потолочные 2ВДК, 2ВДКР, 4ВДК, 4ВДКР предназначены для подачи воздуха системами вентиляции и кондиционирования дальнобойными компактными струями из верхней зоны помещений в изотермическом или неизотермическом режимах, в том числе в режиме воздушного отопления.
Конструкция и работа
Воздухораспределители 2ВДК, 2ВДКР, 4ВДК, 4ВДКР состоят из камеры статического давления и съёмной лицевой панели в форме усечённой пирамиды, на двух или четырех гранях которой размещены сопла. Регулирование направления струй подаваемого воздуха обеспечивается индивидуальной настройкой угла установки каждого сопла в диапазоне ±30° в любом направлении от его оси. Это позволяет регулировать воздушную струю в широком диапазоне от вертикального вниз до практически горизонтального направления, при этом аэродинамические и акустические характеристики не меняются. Лицевая панель воздухораспределителей 2ВДК, 2ВДКР, сопла на которой размещены на противоположных гранях, при монтаже может быть развёрнута на угол 90° относительно патрубка.
Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВДКР, 4ВДКР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители 2ВДК, 2ВДКР, 4ВДК, 4ВДКР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL .
Что это даёт
Где применяется
Чистые помещения, операционные и процедурные, лаборатории, музеи и архивы, залы с высокими требованиями к комфорту.
Как подобрать
Подбирайте по расходу и допустимой скорости истечения, учитывая высоту установки и требуемый класс чистоты. Проверьте совместимость с типом потолка и способ подвода воздуховода — сбоку или сверху.
Технические характеристики
| Типоразмер | F0* | Ødп, | □A, | □B, | C, | Вес, кг | |
|---|---|---|---|---|---|---|---|
| м2 | мм | мм | мм | мм | ВДК | ВДКР | |
| 2ВДК/2ВДКР | |||||||
| 125 | 0,0028 | 124 | 617 | 564 | 345 | 17,0 | 17,8 |
| 160 | 0,0050 | 159 | 633 | 610 | 395 | 19,6 | 20,6 |
| 200 | 0,0079 | 199 | 731 | 678 | 475 | 23,8 | 24,9 |
| 250 | 0,0123 | 249 | 810 | 757 | 566 | 29,3 | 30,6 |
| 315 | 0,0201 | 314 | 918 | 865 | 687 | 37,3 | 39,1 |
| 400 | 0,0314 | 399 | 1063 | 1010 | 848 | 48,8 | 51,2 |
| 2ВДК-C/2ВДКР-C | |||||||
| 125 | 0,0028 | 124 | 617 | 564 | 285 | 15,7 | 16,4 |
| 160 | 0,0050 | 159 | 633 | 610 | 300 | 17,4 | 18,4 |
| 200 | 0,0079 | 199 | 731 | 678 | 340 | 20,2 | 21,2 |
| 250 | 0,0123 | 249 | 810 | 757 | 381 | 23,8 | 25,1 |
| 315 | 0,0201 | 314 | 918 | 865 | 437 | 28,9 | 30,6 |
| 400 | 0,0314 | 399 | 1063 | 1010 | 513 | 35,6 | 38,0 |
| 4ВДК/4ВДКР | |||||||
| 160 | 0,0028 | 159 | 617 | 564 | 380 | 18,2 | 19,1 |
| 200 | 0,0050 | 199 | 633 | 610 | 435 | 21,1 | 22,2 |
| 250 | 0,0079 | 249 | 731 | 678 | 525 | 25,5 | 26,8 |
| 315 | 0,0123 | 314 | 810 | 757 | 631 | 31,7 | 33,6 |
| 400 | 0,0201 | 399 | 918 | 865 | 772 | 41,7 | 44,2 |
| 500 | 0,0314 | 499 | 1063 | 1010 | 948 | 52,4 | 55,7 |
| 4ВДК-C/4ВДКР-C | |||||||
| 160 | 0,0028 | 159 | 617 | 564 | 285 | 16,0 | 17,0 |
| 200 | 0,0050 | 199 | 633 | 610 | 300 | 17,9 | 19,0 |
| 250 | 0,0079 | 249 | 731 | 678 | 340 | 20,4 | 21,8 |
| 315 | 0,0123 | 314 | 810 | 757 | 381 | 24,4 | 26,1 |
| 400 | 0,0201 | 399 | 918 | 865 | 437 | 29,5 | 31,9 |
| 500 | 0,0314 | 499 | 1063 | 1010 | 513 | 36,3 | 39,5 |
| * F0 - площадь выходного сечения одного сопла | |||||||
Данные для подбора
| LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Типо- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | L0, | ∆Pпол. | Дально- | ||||||
| размер | бойность*, м | бойность*, м | бойность*, м | ||||||||||||
| м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | м3/ч | Па | при Vx, м/с | |||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | |||||||
| 2ВДК, 2ВДКР | |||||||||||||||
| 125 | 100 | 23 | 8,5 | 3,4 | 2,3 | 160 | 59 | 14 | 5,4 | 3,6 | 250 | 144 | 21 | 8,5 | 5,7 |
| 160 | 170 | 25 | 11,0 | 4,3 | 2,9 | 270 | 63 | 17 | 6,9 | 4,6 | 430 | 159 | 27 | 11,0 | 7,3 |
| 200 | 260 | 24 | 13,0 | 5,3 | 3,5 | 410 | 59 | 21 | 8,4 | 5,6 | 640 | 144 | 33 | 13,0 | 8,7 |
| 250 | 380 | 21 | 15,0 | 6,2 | 4,1 | 610 | 54 | 25 | 9,9 | 6,6 | 960 | 133 | 39 | 16,0 | 10,0 |
| 315 | 590 | 20 | 19,0 | 7,5 | 5,0 | 950 | 52 | 30 | 12,0 | 8,1 | 1510 | 130 | 48 | 19,0 | 13,0 |
| 400 | 880 | 17 | 22,0 | 9,0 | 6,0 | 1420 | 44 | 36 | 14,0 | 9,6 | 2260 | 112 | 58 | 23,0 | 15,0 |
| 4ВДК, 4ВДКР | |||||||||||||||
| 160 | 170 | 18 | 7,2 | 2,9 | 1,9 | 260 | 43 | 11 | 4,4 | 2,9 | 390 | 96 | 17 | 6,6 | 4,4 |
| 200 | 290 | 22 | 9,2 | 3,7 | 2,5 | 440 | 50 | 14 | 5,6 | 3,7 | 660 | 112 | 21 | 8,4 | 5,6 |
| 250 | 430 | 20 | 11,0 | 4,4 | 2,9 | 660 | 46 | 17 | 6,7 | 4,5 | 990 | 104 | 25 | 10,0 | 6,7 |
| 315 | 650 | 18 | 13,0 | 5,3 | 3,5 | 990 | 41 | 20 | 8,1 | 5,4 | 1480 | 92 | 30 | 12,0 | 8,0 |
| 400 | 1020 | 17 | 16,0 | 6,5 | 4,3 | 1550 | 39 | 25 | 9,9 | 6,6 | 2340 | 88 | 37 | 15,0 | 9,9 |
| 500 | 1530 | 15 | 19,0 | 7,8 | 5,2 | 2230 | 33 | 28 | 11,0 | 7,6 | 3510 | 81 | 45 | 18,0 | 12,0 |
| * Расчет дальнобойности производится для одного сопла. Расход воздуха L0 и потери давления ΔPполн. указаны для всего воздухораспределителя. | |||||||||||||||
| % открытия регулятора расхода | 100% | 90% | 80% | 70% | 50% | ||
|---|---|---|---|---|---|---|---|
| β=0° | β=15° | β=30° | β=45° | β=60° | |||
| К | 2ВДК | 1,1 | 1,2 | 1,7 | 2,9 | 8,0 | |
| 4ВДК | 1,1 | 1,2 | 1,7 | 3,4 | 9,4 | ||
| ∆LwA, дБ(А) | 2ВДК | 0 | 1 | 4 | 7 | 16 | |
| 4ВДК | 0 | 0 | 3 | 5 | 13 | ||

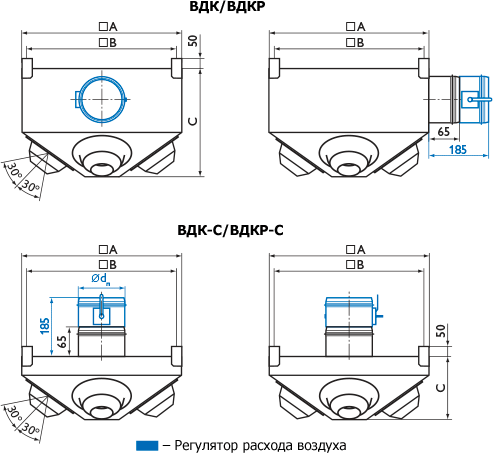

Чертёж и присоединительные размеры
Таблицы, чертежи и графики — из каталога производителя (arktika.ru); проверьте актуальную версию перед заказом.
Важно знать
Перед панелью нужна камера статического давления — прямое подключение воздуховода даёт неравномерность.
Панели чистых помещений комплектуются фильтром: предусмотрите доступ для его замены.
Не перекрывайте перфорацию декоративными элементами — расход упадёт, а шум вырастет.
